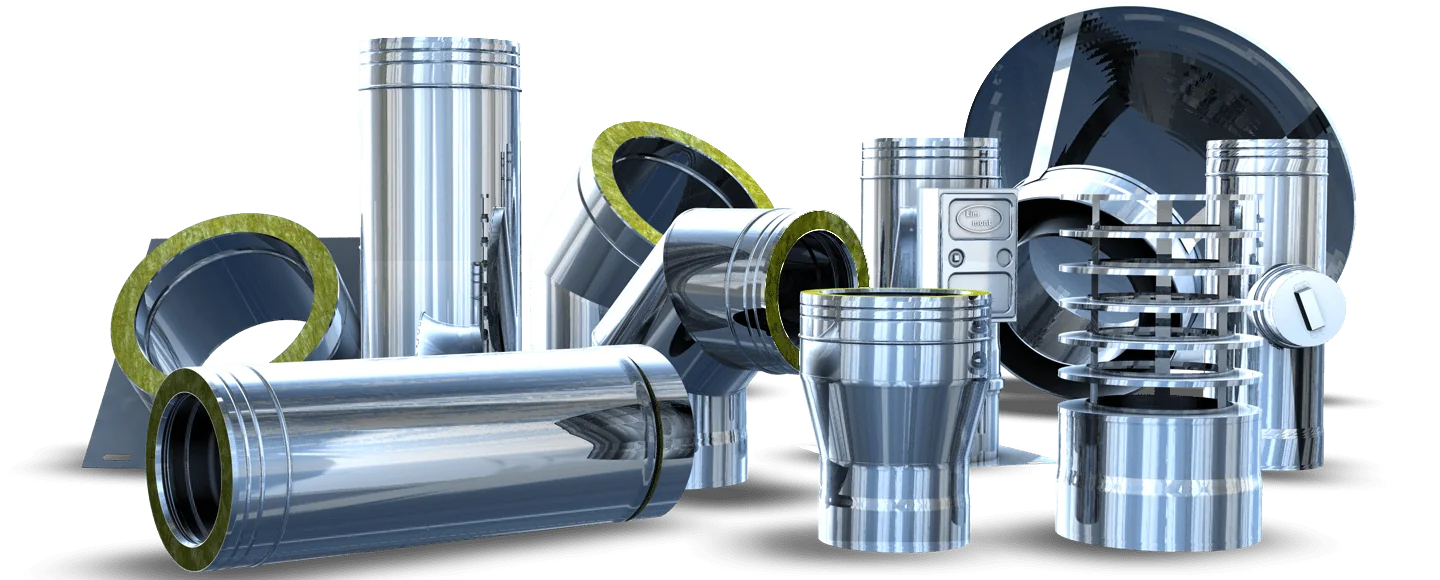

A2 – Izolirani dimovodni elementi
INOX Dimnjaci! Izolirani elementi za izgradnju novog dimnjaka
Izgradnja limenog dimnjaka zahtjeva korištenje izoliranih duplostjenih elemenata.
Namjena izoliranih dimovodnih elemenata
Duplostjeni elementi se koriste za gradnju novih dimnjaka. Cijevi i elementi se lako montiraju na vanjski zid ili na unutarnji (obzidani dimnjak). Inox dimnjaci otporni su na visoke temperature, kondenzat i na vremenske uvjete.
Elementi sa izolacijom – za Vaš novi dimnjak

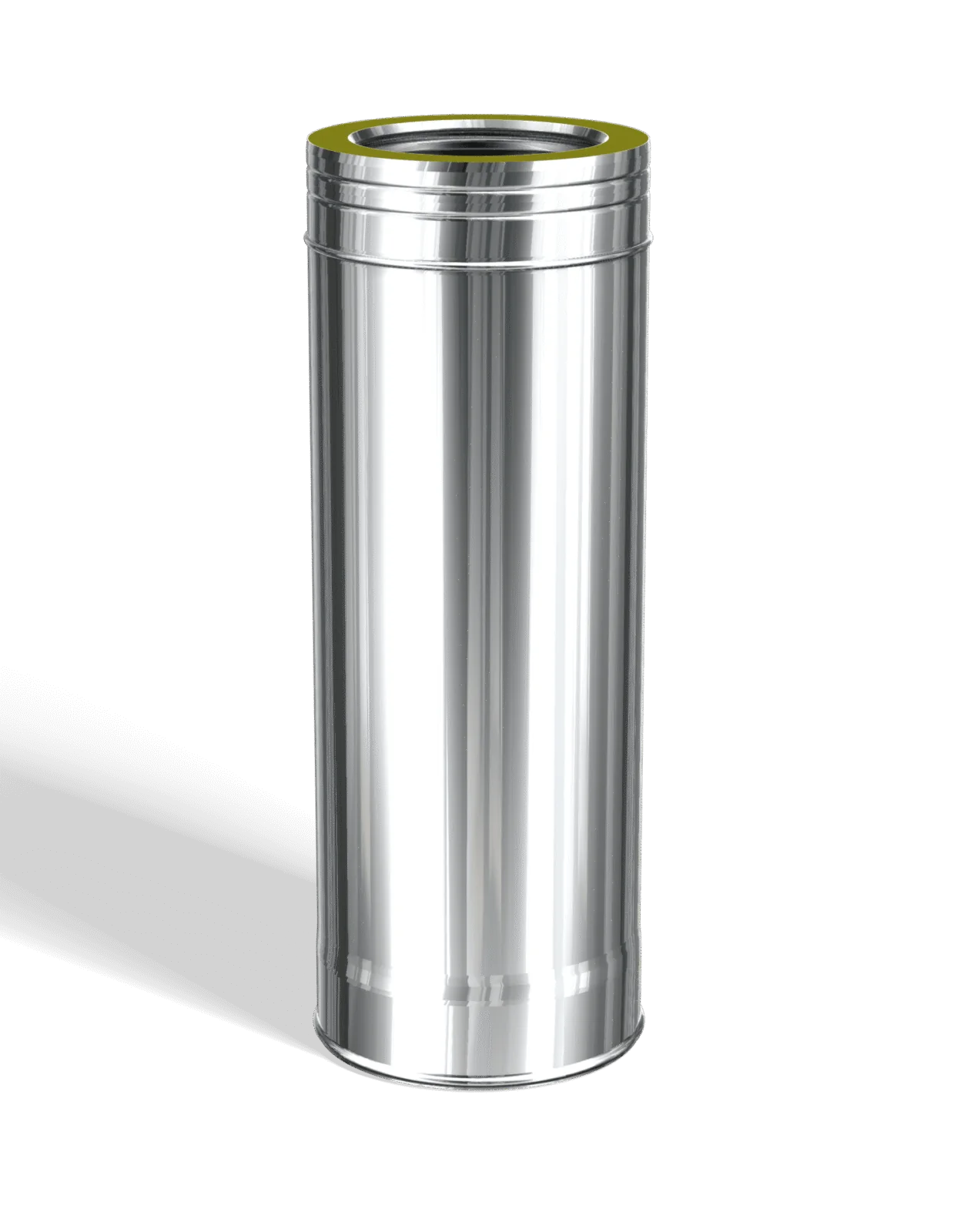

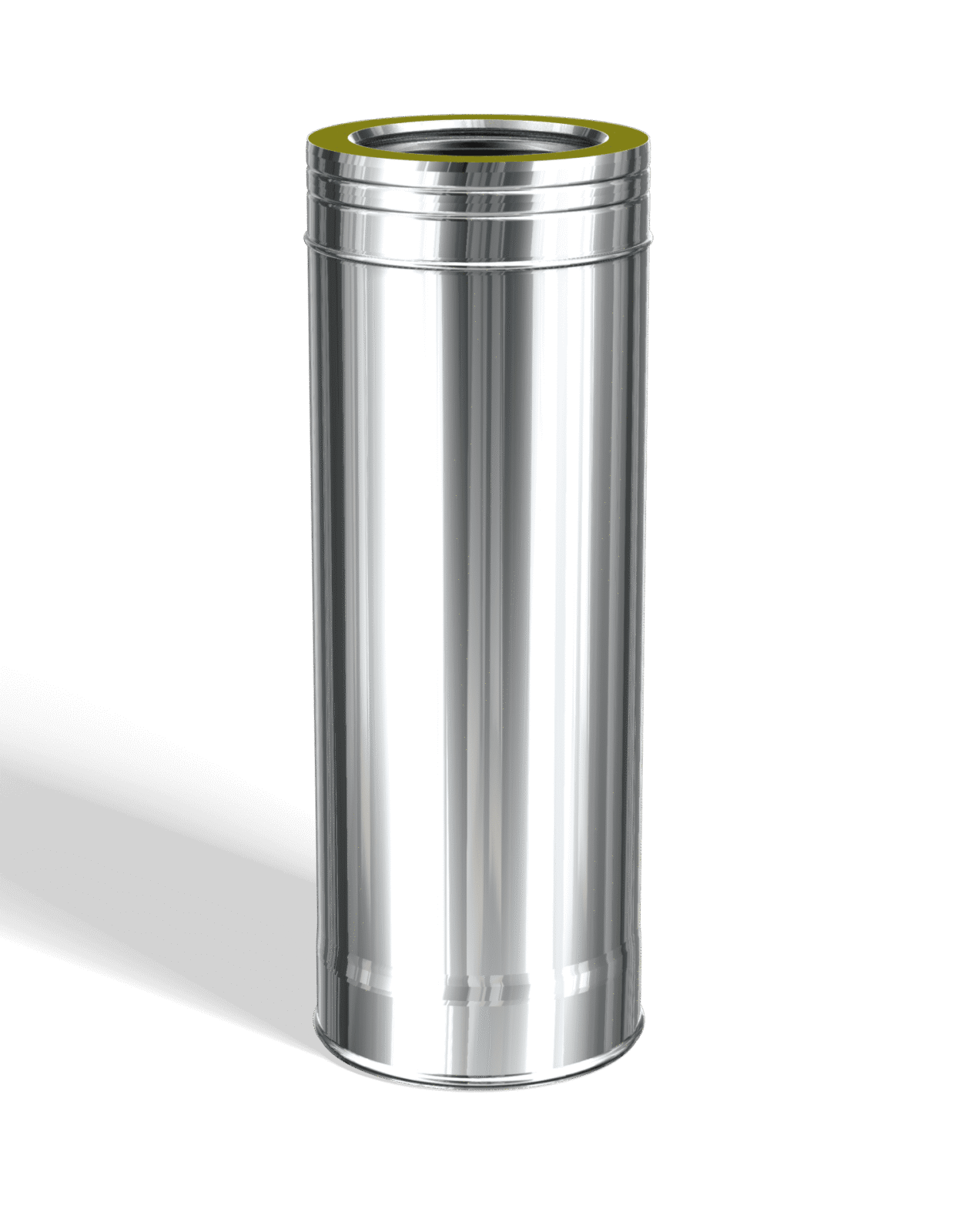

Dimovodni elementi sa izolacijom od vune sastoje se od tri dijela. Dvije cijevi i izolacije između njih. Izolacija – mineralna vuna je negoriva i otporna je na visoke temperature te je postojnog oblika. Gumene brtve i spojnice garantiraju nepropusnost vode i dimnih plinova.
Dimovodne elemente proizvodimo i sa izolacijom zrak. IZO-AIR. Duplostjene elemente LIM-MONT izrađuje i u varijanti sa prirubnicama.
Paneli sa izolacijom od vune kao i Vuneni cijevaci također su proizvod lim-mont-a gdje je sastavni proizvod kamena vuna.
| MATERIJAL | ||
| Vrsta | Debljina | Šifra (yyyy) |
| INOX 316 (W.Nr. - 1.4404 ili 1.4571) | s = 0,5 mm | 1105 |
| INOX 316 (W.Nr. - 1.4404 ili 1.4571) | s = 0,6 mm | 1106 |
| INOX 316 (W.Nr. - 1.4404 ili 1.4571) | s = 0,7 mm | 1107 |
| INOX 316 (W.Nr. - 1.4404 ili 1.4571) | s = 1,0 mm | 1110 |
| INOX 316 (W.Nr. - 1.4404 ili 1.4571) | s = 1,5 mm | 1115 |
| MATERIJAL D2 (vanjska stijenka) | ||
| Vrsta | Debljina | Šifra (yyyy) |
| INOX 304 (W.Nr. 1.4301) | s = 0,5 mm | 1205 |
| INOX 304 (W.Nr. 1.4301) | s = 0,6 mm | 1206 |
| INOX 304 (W.Nr. 1.4301) | s = 0,7 mm | 1207 |
| Bakar | s = 0,6 mm | 6106 |
| Aluminizirani čelični lim | s = 0,5 mm | 2505 |
| Aluminizirani čelični lim | s = 0,7 mm | 2507 |
| Preporučljiva i minimalna debljina materijala ovisna o promjeru D1: | ||||
| Promjer D1 (mm) | 80-300 | 350-500 | ||
| Debljina materijala | Mu | Mv | Mu | Mv |
| Preporučljiva | s = 0,5 mm | s = 0,5 mm | s = 0,6 mm | s = 0,5 mm |
| Minimalna | s = 0,5 mm | s = 0,5 mm | s = 0,5 mm | s = 0,5 mm |
| Preporučljiva i minimalna debljina materijala ovisna o promjeru D1: | ||||
| Promjer D1 (mm) | 550 - 750 | 800 - 1000 | ||
| Debljina materijala | Mu | Mv | Mu | Mv |
| Preporučljiva | s = 0,7 mm | s = 0,6 mm | s = 1,0 mm | s = 0,7 mm |
| Minimalna | s = 0,6 mm | s = 0,6 mm | s = 0,6 mm | s = 0,6 mm |
| Minimalna | s = 0,6 mm | s = 0,6 mm | s = 0,6 mm | s = 0,6 mm |
Izolacija (zz):- mineralna vuna debljine 25 mm ili 50 mm
